Bonjour à tous,

J'ai besoin d'un coup de main afin de valider l'installation de mon tableau principal.

Nous sommes en fin de rénovation et c'est le moment de mettre ce tableau aux normes et de faire ca proprement.

Précisions :
- Tableau principal habitat, monophasé, DB 60A avec parafoudre
- Deux départs en 40A vers tableau secondaire en 16mm2 + DJ 40A pour protection du principal.
- actuellement 2 rangées mais passage en 3 ou même 4 si il le faut.

Voici ce que je compte faire et sur lequel j'ai besoin de votre aide :

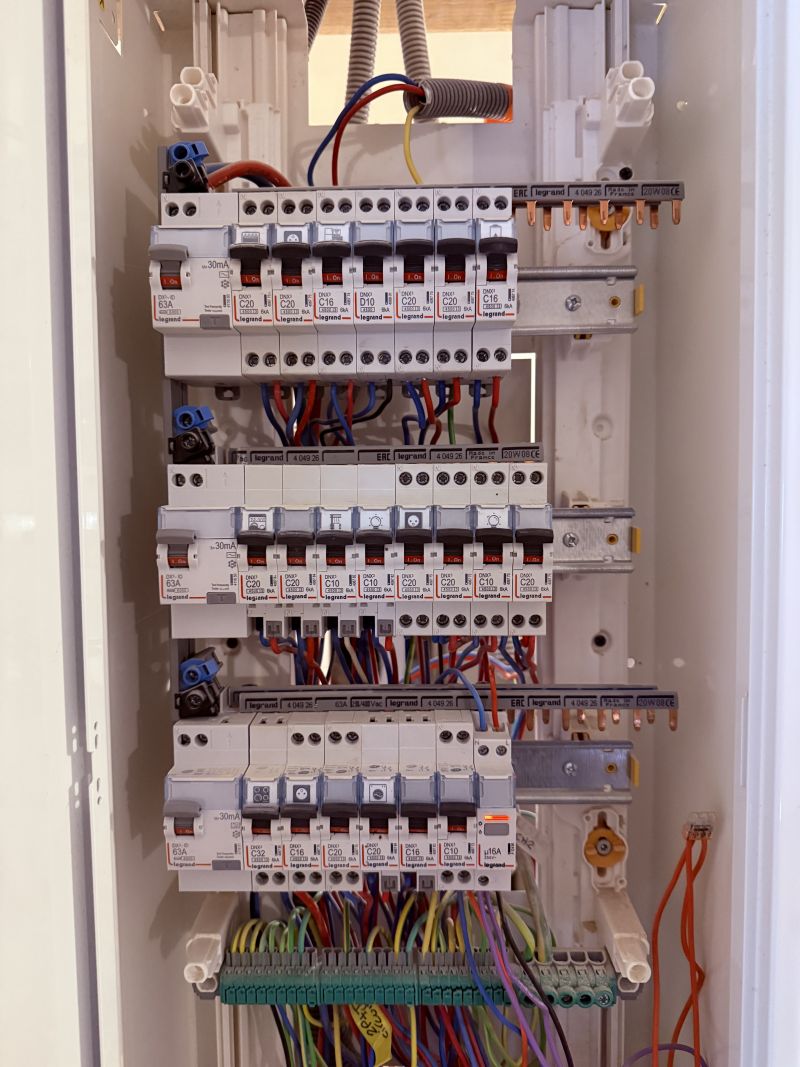

DB -> bornier 63A -> disjoncteur 40A x3 (tableau principal et deux secondaire)

Ensuite chaque tableau avec des ID 40A type A et AC.

Mes questions :

- mettrez vous les trois protections (de chaque tableau) sur la première rangée ?
- puis je alimenter directement le 1er DJ en sortie de DB et les autres avec un peigne horizontal ?
- en sortie du 1er j'alimente directement mon peigne vertical pour le tableau principal ?
- ou placer le parafoudre ? sur la 3e rangé en tête avant l'ID ?
- si utilisation HO7VK pour faciliter le câblage, cosse a sertir obligatoire ?

Je ne peux malheureusement pas partagé de photo car c'est le bazar... la rénovation ...

Je vous remercie par avance.

Bonne journée à tous.
Citer
Messages : Env. 20
Dept : Meurthe Et Moselle
Ancienneté : + de 9 ans
Picto user Voir la fiche
Cliquez ici pour accéder à la meilleure réponse

Ne vous prenez pas la tête pour vos travaux électriques...

Allez dans la section devis electricité (travaux électriques) du site, remplissez le formulaire et vous recevrez jusqu'à 3 devis comparatifs de électriciens de votre région. Comme ça vous ne courrez plus après les électriciens, c'est eux qui viennent à vous

C'est ici : https://www.forumconstruire.com/construire/devis-0-13-devis_electricite_travaux_electriques_.php

Membre ultra utile Env. 30000 message Cantal
Bonjour

Le disj 40A pour le tableau principal est inutile

Perso j'aurais fait la solution suivante :
- peigne vertical sur le tableau principal qui alimenter des ID 63A
- arrivée du DB en 16² sur le peigne vertical au tableau principal
- la rangée la plus proche de cette arrivée comportera le parafoudre (si vous avez besoin d'en mettre un)
- départ du peigne vertical vers vos 2 disjoncteurs 40A (que vous mettez où vous voulez
- les cosses ne sont pas obligatoires pour le souple si ce sont des bornes à cage. Perso je trouve le rigide plus facile d'usage, car paradoxalement plus facile à plier à angle droit que le souple.
Carminas
Citer
Picto recompense Membre ultra utile
Messages : Env. 30000
Dept : Cantal
Ancienneté : + de 17 ans
Picto user Voir la fiche

Env. 20 message Meurthe Et Moselle
Merci à vous.

Je vais passer les ID en 63A, pouvez vous me préciser pourquoi vous le préconisez ?

L'arrivée du DB est en souple de 16mm2, je voulais investir dans une pince à sertir mais l'investissement est élevé pour 3-4 cosses...

Est ce que je peux utiliser mes cordons de repiquage souple en 10mm2 pour alimenter mes DJ 40A à partir du peigne ?

Concernant le parafoudre l'inutilité est discutable car j'habite dans le nord est mais mon alimentation est aérienne et je suis en bout de ligne (un peu plus d'un km)

ÉDIT : j’oubliais, notre DB est sur un socle bois. J’aimerais le réinstaller sur une nouvelle platine dans la GTL. Est ce faisable sans Enedis ?
(je l’ai déjà décalé du mur pour pouvoir isoler derrière mais sans pouvoir couper l’alimentation).

Merci encore grâce à vous ma commande sera faite aujourd'hui. 🙏
Citer
Messages : Env. 20
Dept : Meurthe Et Moselle
Ancienneté : + de 9 ans
Picto user Voir la fiche

Env. 200 message Nord
bobyjones a écrit:
Est ce que je peux utiliser mes cordons de repiquage souple en 10mm2 pour alimenter mes DJ 40A à partir du peigne ?


ÉDIT : j’oubliais, notre DB est sur un socle bois. J’aimerais le réinstaller sur une nouvelle platine dans la GTL. Est ce faisable sans Enedis ?

pas trop pratique car du côté du peigne vertical vous aurez presque plus intérêt à couper la tête précâblée pour visser dans le bornier. avec du câble à la coupe, vous ajustez au cm près.

Et je ferais tout au 16, si un jour un diagnostiqueur vient vous imposer le remplacement d'un 40 par un 1 63A pour 1A dépassé sur la règle de l'aval, au moins c'est fait en 5 mn.

en dehors des bornes basses du DB, tout ce qui est amont n'est même plus du domaine de l'électricien/bâtiment. Et sans Enedis, vous ne pourrez faire de consignation, donc c'est pas sécuritaire. Je ne dis pas que ce n'est pas techniquement faisable, mais ça ne serait pas bien de vous conseiller d'y aller comme ça, façon cow-boy.
Citer
Messages : Env. 200
Dept : Nord
Ancienneté : + de 2 mois
Picto user Voir la fiche

Env. 20 message Meurthe Et Moselle
Bonjour,

Les cordons Legrand sont en 10mm2 mais 63A non ?

Merci
Citer
Messages : Env. 20
Dept : Meurthe Et Moselle
Ancienneté : + de 9 ans
Picto user Voir la fiche

Env. 200 message Nord
Vous êtes en 60A en fourniture. Vous évoquez au moins 6 rangées de circuits, je mettrais du 16 partout histoire de ne pas me poser de question.
Je ne sais pas ce que vous mettrez sur vos tableaux divisionnaires, 1 ? 2 rangées ? mais un 10mm2 vous limitera à une rangée protégée par un 40, alors qu'un 16mm2 vous donnera la possibilité de faire évoluer à votre aise jusqu'à X*63A. En cas de chauffage électrique ce sera bien-venu
Citer
Messages : Env. 200
Dept : Nord
Ancienneté : + de 2 mois
Picto user Voir la fiche

Membre ultra utile Env. 30000 message Cantal
Bonjour

L'alimentation d'un ID 63A en direct (pas de repiquage dessus) peut se faire en 10² (annexe E du Titre 10 de la NF C15-100).
C'est pourquoi ces cordons sont en 10² et prévus pour 63A.

Quand au tableau divisionnaire, s'il est protégé en amont par un disj 40A, tout son câblage peut être en 10².
Carminas
Citer
Picto recompense Membre ultra utile
Messages : Env. 30000
Dept : Cantal
Ancienneté : + de 17 ans
Picto user Voir la fiche

Env. 200 message Nord
ça va pas aider Boby d'avoir deux avis antagonistes, alors je précise mon point de vue:
- d'abord sur les tableaux divisionnaires je ne sais pas ce qu'on a. 1 circuit de lumière pour un salon de jardin ou alors 2 rangées de DD qui totalisent 250A ne donneront pas les mêmes directions.

mais surtout, le jour ou il faut changer un de ces petits câbles souvent coincés dans tous le circuits qui arrivent sur le tableau, entre le temps de vérifier la norme, sortir la voitures, aller chercher les fournitures et ensuite faire le chantier, la journée y passe. alors qu'aujourd'hui c'est le même temps de travail, et sur 10 cm de câble, la différence de prix est de quoi ? 30cts

oui je sais, 30 cts + 30 cts ...
Citer
Messages : Env. 200
Dept : Nord
Ancienneté : + de 2 mois
Picto user Voir la fiche

Env. 20 message Meurthe Et Moselle
Pas de problèmes la liaison vers le tableau le plus chargé est en 16mm2.

Dernière question:

Dans le tableau principal qui n'est pas très chargé (cuisine/salle à manger et cave avec surpresseur), puis je laisser les ID en 40A sur 3 rangées ? Ou je passe obligatoirement en 63A ? (J'ai déjà les 40A ça limiterai les coûts...)
Je crois que c'est pour cela que je voulais mettre un DJ 40A en tête de ce tableau aussi...

Merci
Citer
Messages : Env. 20
Dept : Meurthe Et Moselle
Ancienneté : + de 9 ans
Picto user Voir la fiche

Env. 20 message Meurthe Et Moselle
Je viens de me rendre compte que sur le tableau secondaire (le plus chargé) alimenté en 16mm2 avec départ sur un DJ en 40A j’avais mis les ID en 63A… 😔
Je peux laisser ainsi ?

Par ailleurs vous êtes plutôt 16A ou 20A sur les circuits prises en 2,5 ? J’ai mis beaucoup de prises mais à part des chevets et un aspirateur de temps en temps…
Merci
Citer
Messages : Env. 20
Dept : Meurthe Et Moselle
Ancienneté : + de 9 ans
Picto user Voir la fiche

Membre ultra utile Env. 30000 message Cantal
Bonjour

Vous pouvez laissez des ID 63A (qui peut le plus peut le moins).
Au pire si un jour vous avez besoin de plus de puissance, vous n'aurez qu'à changer le disjoncteur 40A au départ par un 50A ou 63A.

Perso je met du 16A pour les prises. 3600W cela suffit largement et cela augmente la marge de sécurité. Mais 20A reste possible.
Carminas
Citer
Picto recompense Membre ultra utile
Messages : Env. 30000
Dept : Cantal
Ancienneté : + de 17 ans
Picto user Voir la fiche

Env. 20 message Meurthe Et Moselle
Super merci.

Et pour le principal je peux laisser les ID en 40A alimenté en direct sous le DB en 60A ou je les passes en 63A ?
Citer
Messages : Env. 20
Dept : Meurthe Et Moselle
Ancienneté : + de 9 ans
Picto user Voir la fiche

Membre ultra utile Env. 30000 message Cantal
Ça dépend de ce qu'il y a derrière comme type de circuit

Au pire vous permutez les ID des 2 tableaux.
Carminas
Citer
Picto recompense Membre ultra utile
Messages : Env. 30000
Dept : Cantal
Ancienneté : + de 17 ans
Picto user Voir la fiche
